NE斗式提升机产品介绍

NE型斗式提升机是应用广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送，物料温度在 250℃以下。

NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料，重力式卸料·链条是优质合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器。

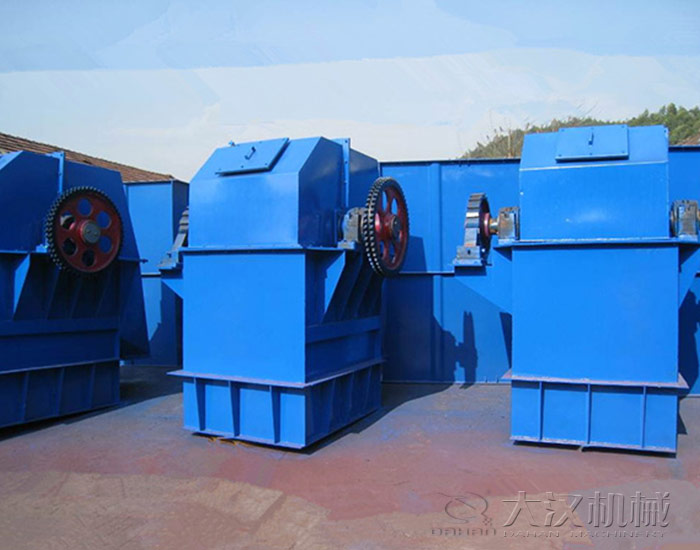

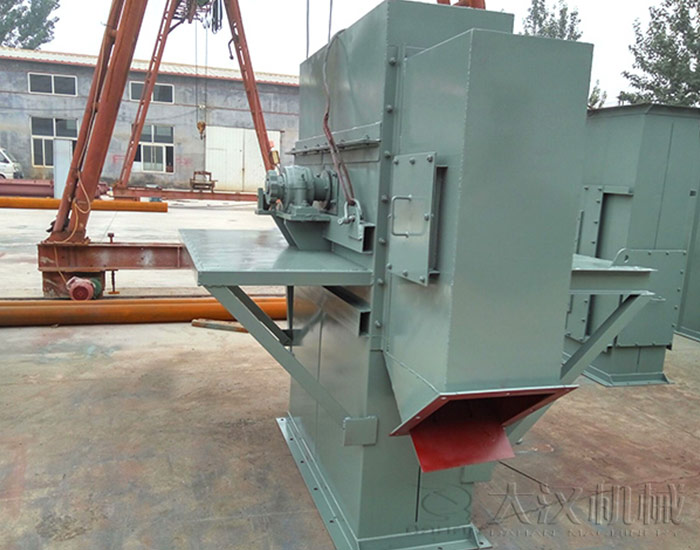

NE斗式提升机图片



NE斗式提升机特点

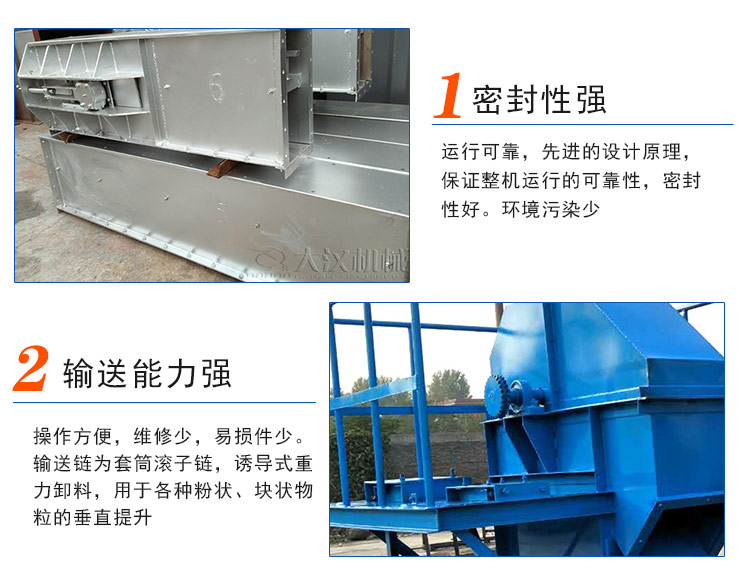

1.密封性好，环境污染少。

2.操作、维修方便、易损件少。

3.使用成本低，由于和维修少，使用成本低。

4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。

5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

7.输送能力大，该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。

8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

NE斗式提升机工作原理

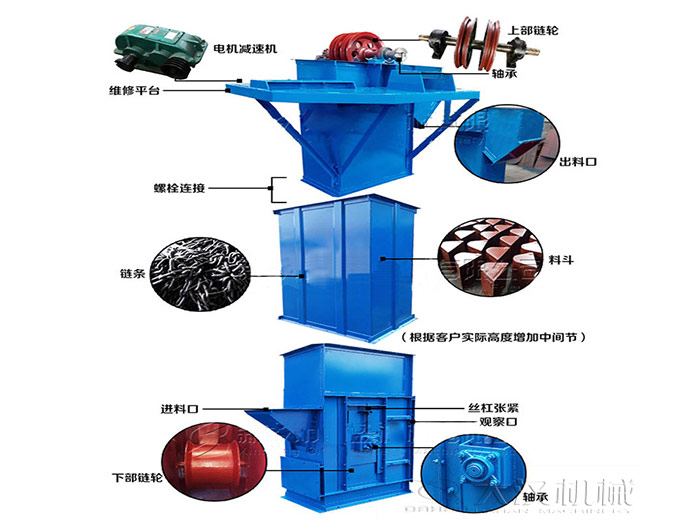

NE型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间的机壳，驱动装置，逆止制动装置等组成，适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。

NE型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止可靠。

NE斗式提升机技术参数

型号	输送量（m3/h）	大颗粒mm	物料松散密度（t/m3）	大提升高度m
NE15	10~15	40	0.6~2.0	35
NE30	18.5~31	55	0.6~2.0	50
NE50	35~60	60	0.6~2.0	45
NE100	75~110	70	0.6~2.0	45
NE150	112~165	90	0.6~2.0	45
NE200	170~220	100	0.6~1.8	40
NE300	230~340	125	0.6~1.8	40
NE400	340~450	130	0.6~1.8	30
NE500	450~550	140	0.6~1.8	30
NE600	550~660	150	0.6~1.8	30
NE800	680~830	165	0.6~1.8	30

型号	提升物料大颗粒/mm
	允许大颗粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型号	输送量 (m3/s)	斗速	主轴转速 (r/min)	运行部件质量/(kg/m)
NE15	15	0.5	15.54	27.5
NE30	32		16.45	35
NE50	60		16.45	64
NE100	110		14.13	89
NE150	170		14.13	112.3
NE200	210		10.9	134
NE300	320		10.9	188
NE400	380		8.3	205
NE500	470		7.1	223
NE600	600		7.1	274
NE800	800		6.2	313
